流量计主要用于工业管道个质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小，结构简单而牢固，长期运行十分可靠;安装简单，维修十分方便;检测传感器不直接接触介质，性能稳定，寿命长，输出是与流量成正比的脉冲信号，无零点漂移，精度高，并方便和计算机联网:测量范围宽量程比可达1: 10;压力损失较小，运行费用低，更具节能意义;应用范围广，蒸汽、气体、液体的流量均可测量
- 应用范围石油、化工、钢 铁、食品、电力、造纸、水处理、供水、供热、环保等行业。
- 特点

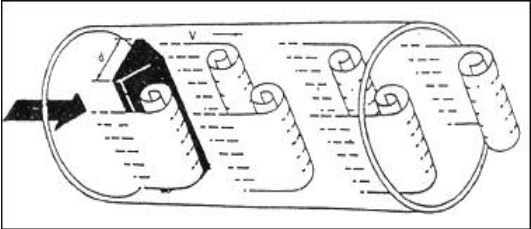

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这 种旋涡称为卡曼涡街，如图(一)所示。
图(一)
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡 发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式: f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数

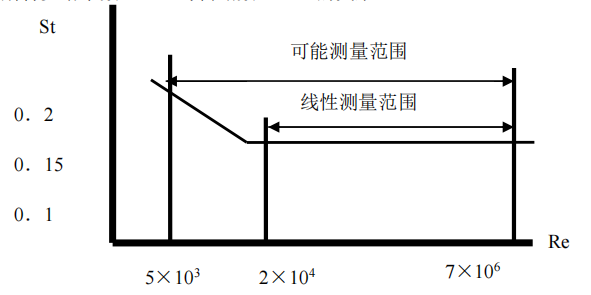

图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
主要技术指标：
公称通径（mm） | 25，40，50，65，80，100，125，150，200，250，300 | |
| 公称压力（MPa） | DN25-DN200 4.0(＞4.0协议供货），DN25-DN300 1.6(＞1.6协议供货） | |
| 介质温度（℃） | 压电式：-40-260，-40-320；电容式：-40-300，-40-400，-40-450（协议订货） | |
| 本体材质 | 1Cr18Ni9Ti，（其他材料协议供货） | |
| 允许振动加速度 | 压电式：0.2g 电容式：1.0-2.0g | |
| 精确度 | ±1%R,±1.5%R,±1FS | |
| 范围度 | 1：6-1：30 | |
| 供电电压 | 传感器：+12v DC,+24v DC;变送器：-12v DC，+24v DC;电池供电型：3.6v电池 | |
| 输出信号 | 方波脉冲（不包括电池供电型）：高电平≥5v，低电平≤1v；电流：4-20mA | |
| 压力损失系数 | 符合JB/T9249 标准 Cd≤2.4 | |
| 防爆标志 | 本安型：Exd II ia CT2-T5 隔爆型：Exd II CT2-T5 | |
| 防护等级 | 普通型 IP65 潜水型 IP68（协议供货） | |
| 环境条件 | 温度-20℃-55℃，相对湿度5%-90%，大气压力86-106kPa | |
| 适用介质 | 气体、液体、蒸汽 | |
| 传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型（4-20mA):负载电阻≤750Ω | |
选型指示：
| 型谱 | 说明 | |||||||||
| YF1 | 涡街流量计100型压电式传感器 | |||||||||
| 公称通径 | 02 | 夹持型 | DN25 | |||||||
| 04 | 夹持型 | DN40 | ||||||||
| ... | >=DN150 起法兰型 | ... 单位mm | ||||||||
| 25 | 法兰型 | DN250 | ||||||||
| 30 | 法兰型 | DN300 | ||||||||
| 仪表形式 | A | 组合型 | ||||||||
| N | 分离型 | |||||||||
| 测量介质 | L | 液体 | ||||||||
| G | 气体 | |||||||||
| Z | 蒸汽 | |||||||||
| 信号输出 | P | 脉冲输出 HART 通讯 电池供电 | ||||||||
| 公称压力 | 单位:MPa | C1 C3 C4 C5 | PN1.6 (夹持型） PN4.0 （夹持型） PN1.6(法兰型） PN4.0（法兰型） 其他压力 | |||||||
| 类型 | -E | 补偿型 | ||||||||
| 显示器 |
| 无 | 不带 | |||||||
| TBS | 显示器 | |||||||||
| 使用环境 | | 无 | 普通型 | |||||||
| JSF | 防爆型 | |||||||||
| 补偿方式 | 无 | 无补偿 | ||||||||
| T | 温度补偿 | |||||||||
| P | 压力补偿 | |||||||||
| Z | 温度、压力补偿 | |||||||||
| 选型说明 | 例如：YF102-AZSC1-E/TBS/JSF/Z 满管型涡街流量仪表，夹持型连接，组合一体型介质蒸汽，通径为DN25，带显示器，文雅补偿4-20mA，电流信号输出 | |||||||||
